様々な環境の農場に対応できる
高い精度を持った
自動操舵システム
CHCNAV正規販売店
CHCNAV自動操舵システムで
大幅な生産性の向上と
ストレスから解放
耕起・整地・播種・培土・管理作業・防除・収穫と
通年の農作業をサポートし、生産性を大幅に向上させます。
生産者の労働力を節約し、作業の精度と効率を高めることで
持続可能で経済的かつ環境に優しい農業を実現します。
CHCNAV自動操舵システムの 特徴と魅力
-
お持ちのトラクターなど農業機器に設置できるので、経済的に自動操舵をはじめませんか？

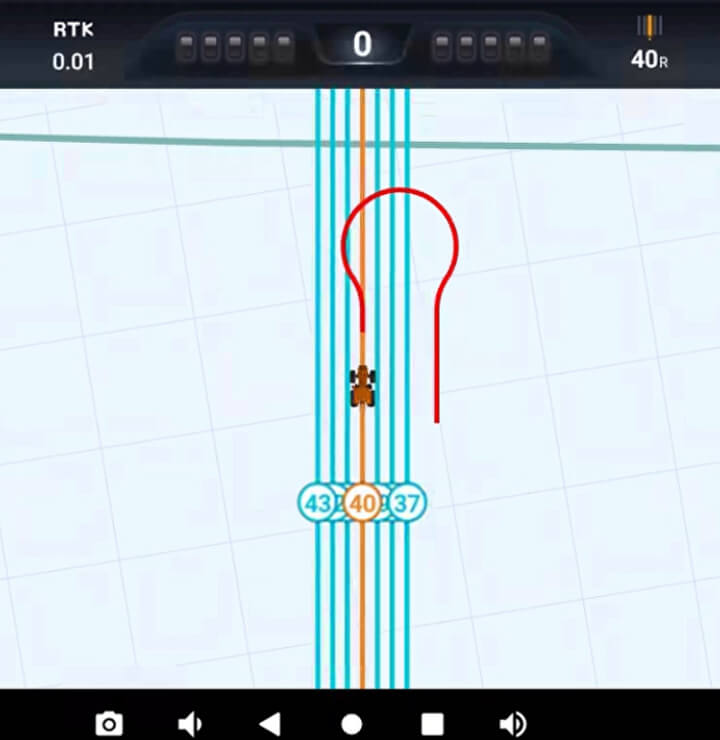

消費税・取付費用も含め総額110万円～と導入がしやすい低価格の上、RTKライセンス・自動操舵ライセンス・枕地などでの自動旋回機能｢Uターン｣が標準装備です。作業体系に合わせて規則的な旋回で、効率的な機能活用が出来ます。
-
困難な環境や困難な地形でも絶対的な精度を発揮。整地などの耕起作業だけではなく、播種植え付けなどの高精度を要求される作業での使用実績もあります。
複数の補正ソースと GPS（アメリカ）･GLONAS（ロシア）だけではなく、Galileo（EU）･Baidou（中国）･OZSS（みちびき）の5つの衛星群から信号を受信可能なので、防風林などの遮蔽物の側でも自動操舵は機能します。 ※ 利用するRTKも上記の衛星群に対応した場合にのみ有効な機能です。
-
多種多様な圃場条件においても自動操舵の直進性能は安定しており、既存のCHCNAVユーザー様からは好評をいただいております。
停止状態(0km/h)や後退時でも自動操舵は可能ですので、作業開始箇所の修正も簡単に行えます。作業途中に停止しても自動操舵は解除されませんので、作業機の調整などで停車しても円滑に作業が再開できます。 ※ 後退時の精度は前進時と同等ではありません。
-
自動操舵時のステアリングモーターの調整は、二つのパラメーターのみで行えます。これにより、スムーズにナビゲーションラインへの進入（アプローチ・寄り付き）が可能です。また、日本語対応なので安心して簡単に操作できます。
一画面に必要な機能を集約し、使用頻度の高い機能はトップ画面にショートカットボタンとして配置されています。そのため、簡単に自動操舵を開始することができます。
-
従来よりセクションコントロールには対応しておりました。標榜していたISOBUS接続も、新自動操舵アプリで対応しております。
また、今後はオプションを増設することで機能を拡張できる予定です。
製品仕様
CHCNAV NX612
-
- 画面
- 12.1 インチ
- 解像度
- 1280 × 800 ピクセル
- 輝度
- 750 ニット
- OS
- Android 11
- サイズ
- 297.1 mm × 199.7 mm × 41 mm
- 防塵・防水等級
- IP65
- 電源
- 9–36 V DC
- 動作温度
- -20°C ～ +70°C
- 保管温度
- -40°C ～ +85°C
-
- サイズ
- 297.1 mm × 199.7 mm × 41 mm
- 重量
- 1.5 kg
- 防塵・防水等級
- IP67
- 電源
- 9–36 V DC
- 動作温度
- -20°C ～ +70°C
- 保管温度
- -40°C ～ +85°C
- GNSS モード
-
SPP, DGPS, RTK, E-PPP, H-PPP,
SkyTrix（CHCNAV-PPP） - RTK 精度
-
水平：± 8 mm + 1 ppm RMS
垂直：± 15 mm + 1 ppm RMS - SkyTrix 精度
-
水平：± 2.5 cm (CEP95)
垂直：± 5 cm (RMS)
収束時間 < 5 分 - セルラー
- LTE-FDD / LTE-TDD / UMTS / GSM
- WiFi
-
2.4G（2.400～2.4835GHz）
5G（5.150～5.850GHz） - Bluetooth
- 4.2
- 無線通信
- CHC / TT450 / Transparent / SATEL / CHC-AG
-
- モータータイプ
- トルクモーター
- 定格トルク
- 7 N-m
- 定格回転数
- 120 RPM
- 最高回転数
- 180 RPM
- 電源
- 9–36 V DC
- ホイール直径
- 400 mm / 360 mm
- モーター寸法
- 208 × 191 × 73 mm
- 重量
- ≤ 3.8 kg
- 防塵・防水等級
- IP67
- 動作温度
- -20°C ～ +70°C
- 保管温度
- -40°C ～ +85°C
- I/O
- 1 × CAN（トラクターホーン）
-
- 解像度
- 1920 × 1080 ピクセル
- 視野角
- 150°
- ビデオ出力
- AHD
- 防塵・防水等級
- IP67
- 動作温度
- -20°C ～ +70°C
- 保管温度
- -40°C ～ +85°C
- ※ 仕様は予告なしに変更されることがあります。
CHCNAV NX510 SE
-
- サイズ
- 220 mm x 205 mm x 60 mm
- 重量
- < 2 kg
- 防塵・防水等級
- IP67
-
- 画面
- 10.1 インチタッチスクリーン
- サイズ
- 281 mm x 181 mm x 42 mm
- OS
- Android 6.0.1
- 防塵・防水等級
- IP65
-
- 電源入力
- 9 V DC to 36 V DC
- トルク
- 10 Nm
- ホイール直径
- 410 mm
- モーター高さ
- 87.5 mm
-
- ピクセル
- 658 x 462 ピクセル
- 視野角
- 120°
-
- GPS
- L1/L2/L5
- BDS
- B1/B2/B3
- Galileo
- E1/E5a/E5b
- GLONASS
- G1/G2
- SBAS
- L1
- QZSS
- L1/L5
-
- リアルタイムキネマティクス （RTK）
- 平面: 8 mm + 1 ppm RMS
垂直: 15 mm + 1 ppm RMS
初期化時間: < 5 s
初期化信頼性:> 99.9% - 速度精度
- 0.03 m/s RMS
-
- パスツーパス精度
- ≤ ± 2.5 cm
-
- 外部電源
- 9 V DC to 36 V DC
- 環境
- 動作温度: -20°C ～ +75°C
保管温度: -40°C ～ +85°C
-
- WiFi/Bluetooth
- 対応
- シリアルポート
- RS232 x 2
- CAN ポート
- 2
- NMEA 出力
- 1/2/5/10 Hz
- 補正情報フォーマット
- RTCM 3.0/3.1/3.2/3.3
- 4G ネットワークモデム
- レベラーでディスプレイに統合
- UHF モジュール
- 周波数: 410-470 MHz
プロトコル: LT450SS/Transparent/CHC/CHC(A)/SATEL 3AS - 出力インターフェース
- 3 x LEDs（電源、衛星、RTK 修正）
1 x UHF antenna connector
- ※ 仕様は予告なしに変更されることがあります。
導入事例
CHCNAVの自動操舵システムの導入背景、理由、そして得られた効果について
お客さまの課題をどのように解決したかをご紹介します。
疲労を軽減が一番の効果
初導入でも即戦力に
NX612は初めての自動操舵で、デントコーン播種を主目的として導入しました。 導入直後の初作業でしたが、圃場(境界線)内自動旋回機能を利用してデントコーンの播種を行いました。今まではマーカーを目印に隣接畝に入る形で作業を行っていました。 この方法だと作業幅2.64mに合わせて、数回切り返して位置を合わせなければなりません。自動旋回機能は指定した本数分ラインを飛ばし設定された圃場内をルート通りに作業するので、切り返しを省く分だけ作業時間を大きく短縮できました。
作業時間短縮はCHCNAVを導入の大きな成果でしたが、疲労を軽減できたことが一番の効果でした。電子機器の操作は不慣れなので操作説明は簡単で良いと要望したのですが、枕での旋回も自動で行って欲しい、ラインも自動で選んで欲しい、と漏らしたら追加で操作方法を教えてくれました。乳牛の飼育に一日の大半を費やすので、圃場での作業負担が軽減されるのはとても嬉しい効果でした。
Y様：上士幌町西地区
耕作面積：デントコーン約19ha、乳牛約400頭
自動操舵で夜間作業も可能に
農業の新たな一歩
自動操舵の購入は以前から検討していたが、様々な要因から機が合わず未導入でした。SNS上の動画から観てとれた使用感を判断して1台目を試験導入し、問題なく操作できることがわかったので、翌年春に2台追加してシーズンを通して自動操舵を利用する営農体制を作りました。
自動操舵時の直進性の良さは農作業にとても有効で、無駄を省いた効率的な耕作ができました。耕起、播種、管理作業、収穫、一連の作業の仕上がりや性能にも満足しています。自動操舵の導入で作業の時間配分に自由度が増すと考えると、負担が大きいのでこれまでは行わなかった緊急の夜間作業も選択肢に加えられると思っています。
福島斉様：帯広市大正地区
耕作面積：約35ha（馬鈴薯、小麦、甜菜、豆類）
利便性を実感し、即2台目を購入
作業効率の向上や時間短縮を追求
先に導入していた甥の紹介で、初めて自動操舵システムを購入しました。基本的な操作ルールを理解すれば簡単に使えることがわかり、その利便性と有効性を実感したため、すぐに2台目も購入しました。これまでの農業経験とNX510の動作が連動していると感じたことも大きな理由です。
自動旋回機能については便利ですが、広い枕地が必要な点が自分のスタイルに合わないため使用していません。その代わりに、枕地での旋回を効率化するため、ナビゲーションラインの本数を確認しながら滑らかに進入しています。播種時も切り返しを1回で済ませる工夫をし、NX510を使った作業の効率向上や時間短縮を楽しんでいます。
増田伸様：芽室町上芽室地区
耕作面積：約28ha（小麦、豆類）
高齢オペレーターも操作可能
簡単操作で広がる自動操舵の可能性
New HollandやJohn Deereの純正自動操舵システムも含め、複数の自動操舵を使用しています。試験導入したNX510が非常に使いやすかったため、追加で購入しました。NX510は調整が簡単で、複雑な調整を嫌がっていたオペレーターも使用しています。81歳の臨時オペレーターでも操作でき、自動操舵の良さを実感しました。
全員がNX510を使用するようになったのは、作業ごとに新しいナビゲーションラインを作成するのをやめ、同じラインを繰り返し使用するルールを設けたからです。この変更で操作が簡単になり、農場全体の作業効率が向上しました。
農事組合法人コスモアグリ：大樹町大樹地区
耕作面積：牧草約400ha、デントコーン約200ha、畑作約130ha（農事組合法人コスモGB）
常勤オペレーター：8人
NX510 自動操舵と他社製品
驚きの性能と満足度
先行他社の自動操舵を導入済みだったので、追加で購入。NX510の自動操舵時での直進性の良さには満足しています。畝の入り口（ラインへの進入）がとてもスムーズで、無駄にハンドルが動くこともなく、他社製では感じていた動作時のストレスが少なくなりました。自動操舵での後進も安定しているので、播種時に最も気をつかう位置合わせも楽になりました。低価格でも多機能なのがうれしいです。Amazone AMATRON3への車速位置情報の提供機能（NMEA接続）は購入時から利用しています。整地などでは便利なUターン機能も、標準装備なのは良いです。作業時の疲労軽減に有効なので導入しているが、夜間のみならず土埃が激しいく視界が確保できない状況でも確実に直進してくれるので、自動操舵はとても便利です。NX510は今後の発展性も期待できるので楽しみです。
吉野進様：清水町清水地区
耕作面積：約45a（馬鈴薯、小麦、甜菜、豆類、野菜）
取付実績
CHCNAV製品は
新旧のさまざまな種類の農業用トラクター、その他の農業機器に対応しています。
国産
- クボタ
- ヤンマー
- イセキ
- みのる など
輸入
- John Deere
- CASE / New Holland
- Massey Ferguson
- CLAAS など
トラクター

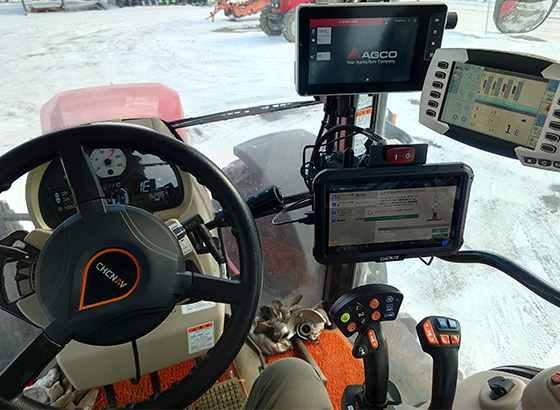

7726

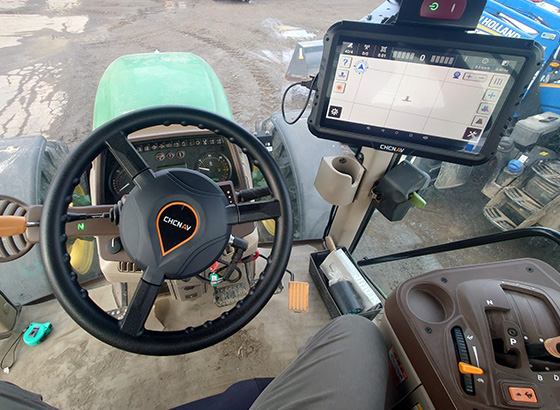

6410

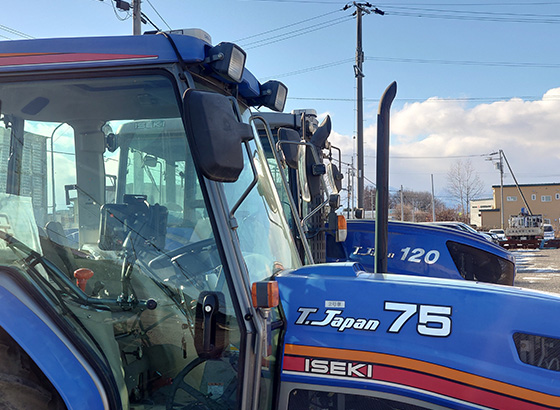

T.Japan75 / TJW120

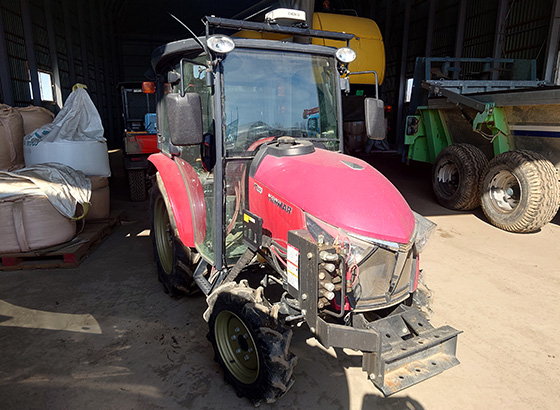

YT225

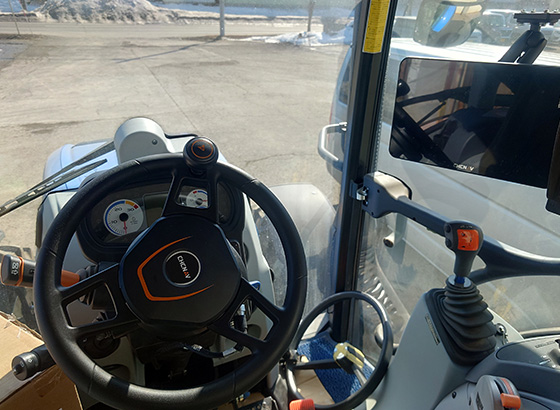

T5

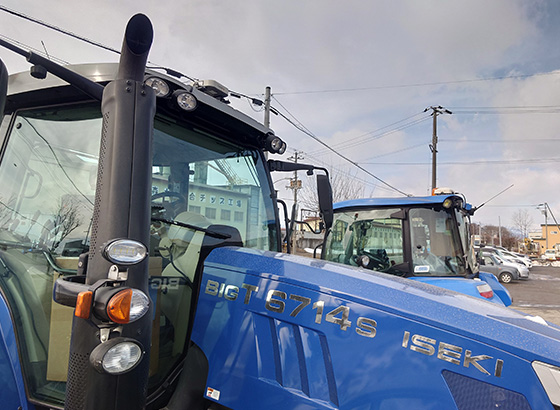

BIGT6714

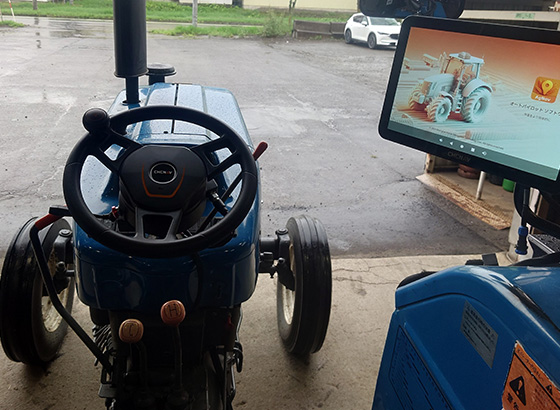

6640

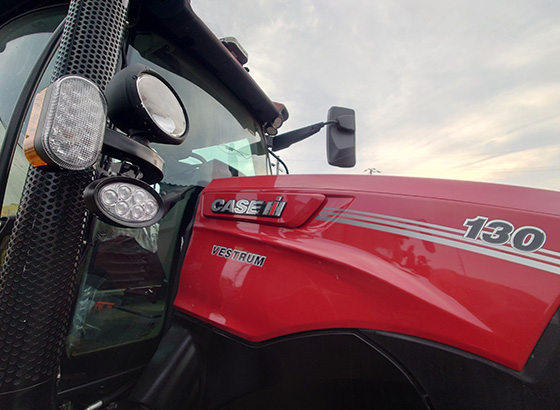

VESTRUM130

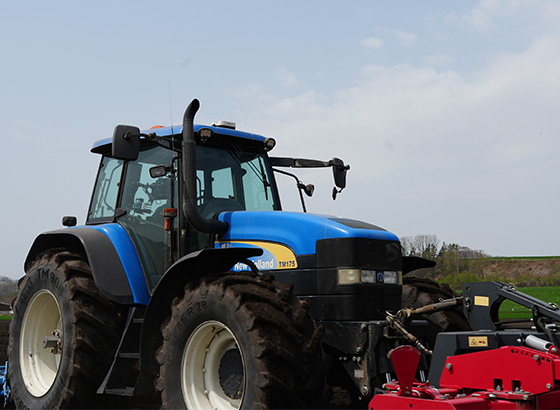

TM175

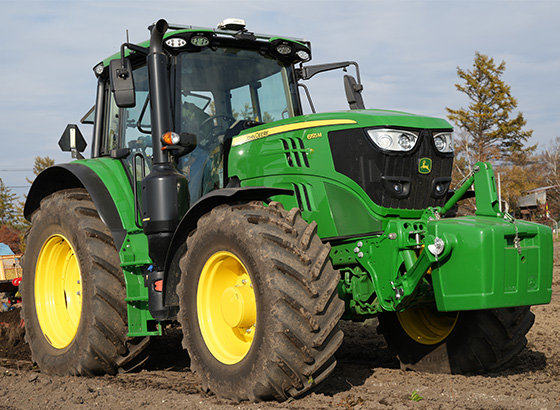

6155M

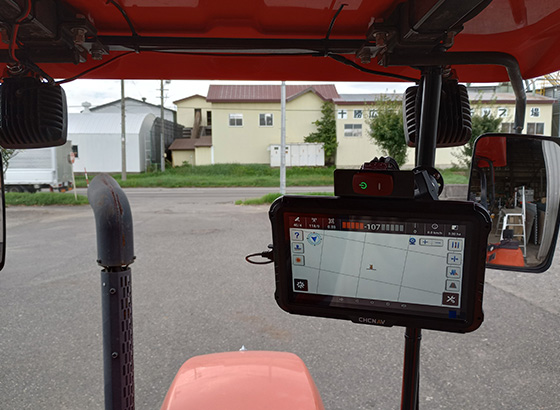

M72W
コンバイン

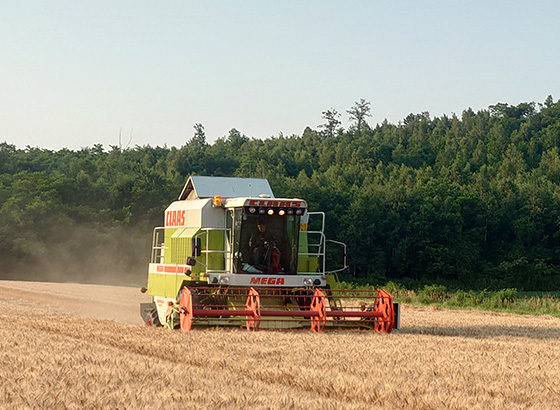

DOMINATER

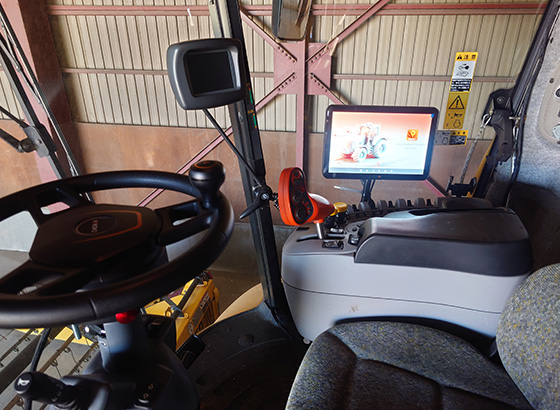

CX760

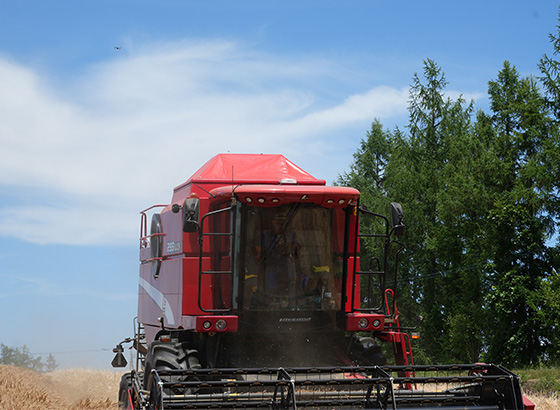

255

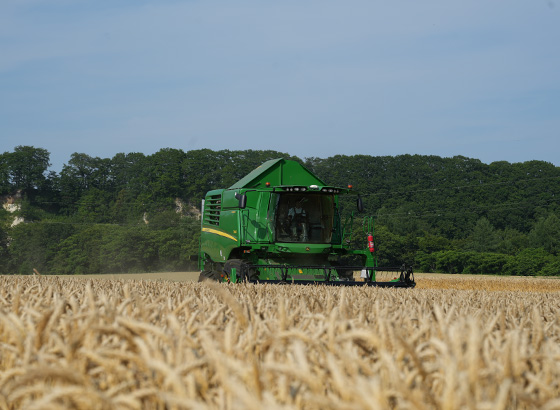

660

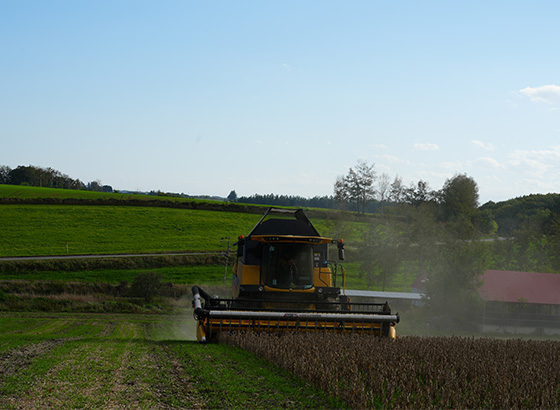

CX6.90

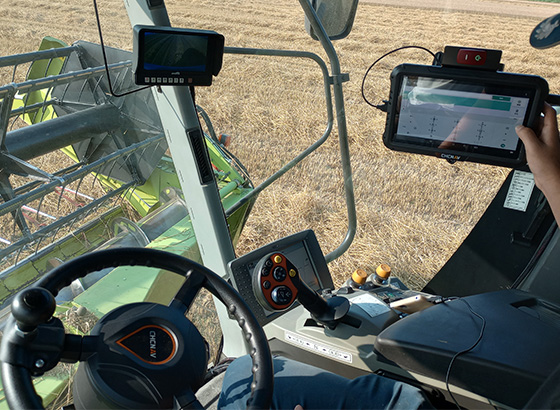

LEXION
その他

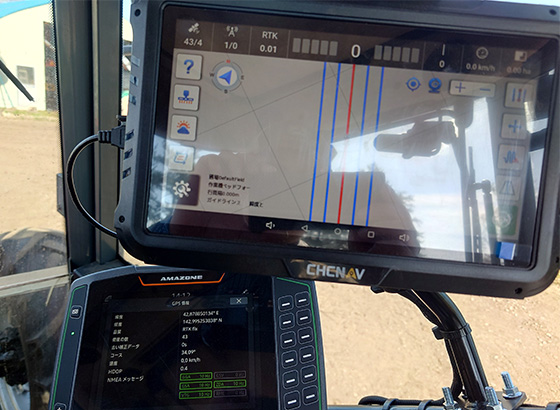

AMATRON4
section controll

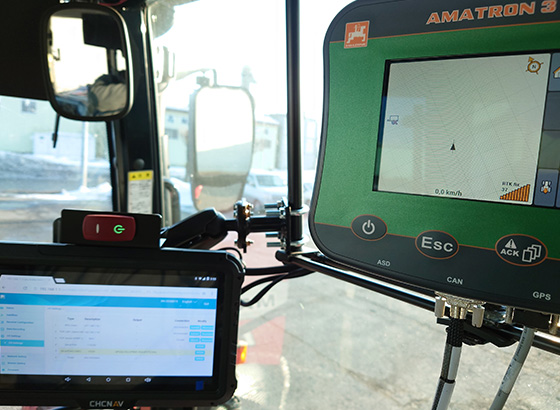

AMATRON3
section controll

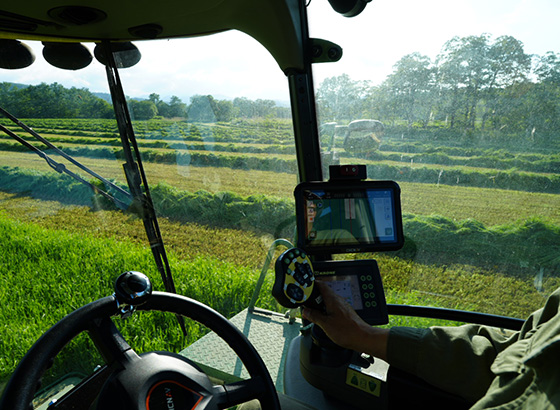

BIG-M
self-propelled mower-conditioners

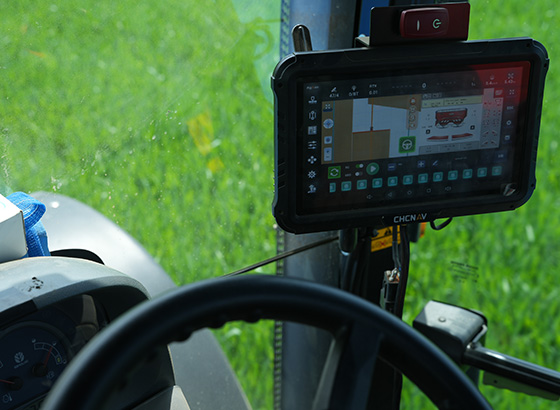

Wide Spreader
ISOBUS

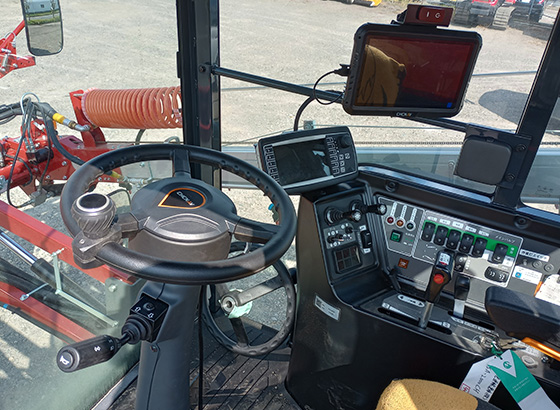

BSA-2000
自走式噴霧機械

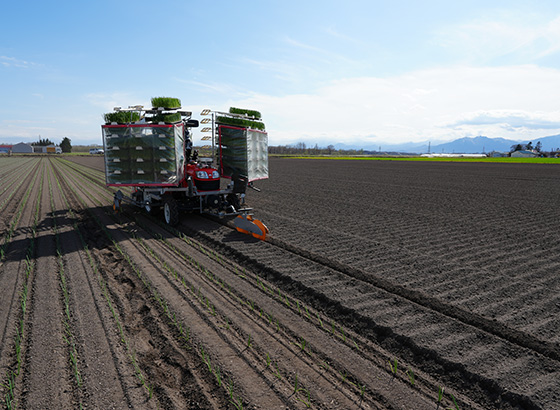

OPT-4
onion planter
対応エリア
2022年の販売開始から
十勝管内、白陵舎顧客様 拡大中しております。
- 足寄町
- 池田町
- 浦幌町
- 音更町
- 帯広市
- 上士幌町
- 更別村
- 鹿追町
- 士幌町
- 清水町
- 新得町
- 大樹町
- 豊頃町
- 中札内村
- 本別町
- 幕別町
- 芽室町
※ 50音順
CHCNAV紹介
CHC Navigationは、革新的なGNSSナビゲーションおよび測位ソリューションを提供する上場企業です。地理空間、建設、農業、海洋など、多岐にわたる業界に対応しています。
グローバルに展開しており、130以上の国と地域に販売代理店を持つCHC Navigationは、2,000人以上の従業員を擁しています。地理学テクノロジー分野で最も急速に成長している企業の一つとして、世界中で認識されています。
十勝にいきる。
十勝をつくる。
白稜舎
私たちについて
社名の「白稜舎」は雪をまとった日高山脈と紺碧の空との対比から想起した造語です。
弊社は北海道十勝地方の帯広市・芽室町を中心に、CHCNAV製品を販売しております。
- 会社名
- 白稜舎
- 住所
- 北海道帯広市西19条南2丁目
- 電話番号
- 090-6818-6212（代表：菅原）
- メールアドレス
- hakurs01@gmail.com
販売協力会社
ご購入については、お付き合いのある販売協力会社を通じてご案内できます。
ご興味のある方は、お気軽にお問い合わせください。
- 株式会社 今本農機サービス
-
北海道河東郡音更町音更西１線５６−９
0155-45-4855 - HMK （代表 坂口 優太）
-
北海道河西郡芽室町北芽室北４線５−２
080-6083-8113
社名HMKは三人の子供の頭文字から命名しました。 - 有限会社 帯広農機
-
北海道河東郡音更町然別北６線西３７
0155-31-0294
http://obihironouki.com/ - アグリペア（代表 本保 博章）
-
北海道帯広市富士町西６線４３
https://www.agrepair.jp/ - 前田農機（代表 前田 真之佑）
-
北海道中川郡本別町西美里別１２３－６
090-9084-7863
https://www.instagram.com/m.watersm/
